گروه دفاعی پایگاه خبری تاج من-سید محمد طاهری: اخیرا فیلمی از یک پرتابگر دوگانه موشک‌های ضد زره حزب الله لبنان موسم به سامانه «ثار الله» منتشر شد که بازتاب‌های فراوانی به همراه داشت.

بررسی نحوه انهدام "تانک مرکاوای اسرائیل" در دانشگاه افسری سپاه پاسداران

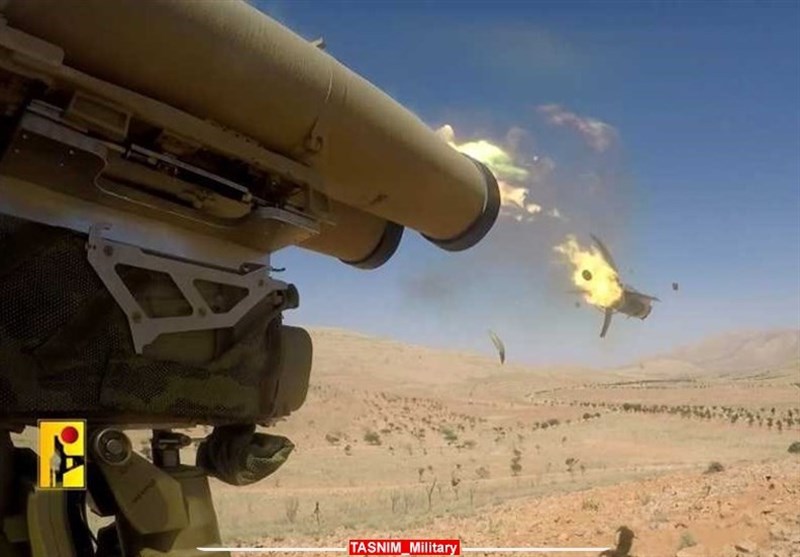

در این فیلم یک پرتابگر دوگانه مجهز به موشک‌هایی شبیه به موشک‌های هدایت شونده کورنت، دو موشک را با فاصله زمانی بسیار کم به سمت یک تانک شلیک و آن را منهدم می‌کند.

سامانه ضد زره ثارالله حزب الله لبنان

پیشتر نیز فیلم‌هایی از تمرین نیروهای حزب‌الله لبنان با انواع سامانه‌های ضد زره هدایت شونده منتشر شده بود اما این برای نخستین مرتبه بود که فیلم شلیک چنین سامانه‌ای منتشر می‌شد، هرچند که در این فیلم تاریخ سال 2015 نمایش داده شد.



.





سامانه‌های ضد زره با پرتابگر چندگانه در حقیقت برای مقابله با سامانه‌های دفاع فعال تانکها و سایر ادوات زرهی مجهز به چنین سامانه‌هایی طراحی شده‌اند.

با پیشرفت تسلیحات ضد زره و بخصوص افزایش برد و هدایت پذیر شدن این سامانه‌ها،‌ موضوع حفاظت ادوات زرهی نیز وارد فصل جدیدی شد و به این ترتیب سامانه‌های حفاظت فعال پا به میدان نبرد گذاشتند.

طراحی چنین سامانه‌هایی تقریبا به دهه هفتاد میلادی بر می‌گردد که اتحاد جماهیر شوروی سابق سامانه‌ای به نام DROZ را برای حفاظت از تانک‌های T55 طراحی و تولید کرد.

از آن زمان  تا کنون سامانه‌های حفاظت فعال تانک‌ها پیشرفت‌های قابل توجهی کرده و انواع گوناگونی پیدا کرده‌اند و در دو دسته کلی تقسیم بندی می‌شوند.

این سامانه‌ها در دو نوع مقابله نرم (soft kill) و مقابله سخت (hard kill) طراحی شده‌اند. در هر دو نوع، حسگر‌ها یا رادارهای کوچکی در چهار طرف برجک نصب شده‌اند که نزدیک شدن موشک را به کاربر داخل تانک هشدار می‌دهند. در نوع مقابله نرم کاربر با استفاده از امواج موشک را منحرف می‌کند و در نوع مقابله سخت با شلیک یک پرتابه موشک را منهدم می‌‌کند.

نحوه عملکرد سامانه‌های دفاع فعال

در حوزه سامانه‌های مقابله سخت، تنها سامانه‌ عملیاتی که در جهان وجود دارد سامانه تروفی اسرائیلی است. بعد از جنگ 33 در سال 2006 وانهدام تعدادی از تانک‌‌های مرکاوا 3 و 4 ارتش رژیم صهیونیستی،‌ صنایع دفاعی این رژیم برنامه‌ای برای طراحی یک سامانه حفاظت فعال از نوع مقابله سخت را آغاز کرد و در سال 2011 این سامانه عملیاتی شد.

تروفی از چهار رادار آرایه فازی EL/M-2133 با مجموع دید 360 درجه و 2 پرتابگر ساچمه‌های تنگستنی در دو طرف برجک تشکیل شده است. زمانی که موشک ضد زره به سمت تانک شلیک می‌‌شود ابتدا چهار راداری که در چهار طرف برجک نصب شده‌اند هدف را شناسایی کرده و بهترین زاویه برای پرتاب ساچمه به سمت آن را مشخص می‌کنند. پس از آن ساچمه‌هایی که مانند گلوله‌های شات‌گان در پرتابگر‌های سامانه بارگذاری شده‌اند به سمت هدف شلیک شده و آن را منهدم می‌کنند.

تروفی قادر است در هر ثانیه دوبار  شلیک کرده و با یک هدف در یک سمت درگیر شود و علی رغم ادعای سازندگان مبنی بر توانایی مقابله این سامانه با موشک‌های تاپ اتک(موشک‌هایی که از بالا به هدف حمله می‌کنند) تاکنون مستندی از مقابله تروفی با این موشک‌ها منتشر نشده است.

سامانه تروفی و نحوه عملکرد آن روی تانک آبرامز آمریکایی

این سامانه سیصد هزار دلاری روی تانک‌های مرکاوا-4 اسرائیلی و برخی تانک‌های آبرامز آمریکایی نصب شده است و نسخه‌های مختلفی از آن برای نصب روی جیپ‌‌ها، نفربرها و حتی قایق‌های تندرو نیز ساخته شده است.

سامانه تروفی با تمام نقاط قوت خود اما نقاط ضعفی هم دارد. فاصله بارگذاری مهمات در این سامانه برای مقابله با موشک بعدی نقطه ضعف جدی این سامانه‌ است که موجب شده تا سامانه‌هایی برای مقابله با آن طراحی و عملیاتی شوند.

اجزا مختلف سامانه تروفی

ویژگی‌ مهم این سامانه‌ها در آن است که بجای یک موشک، دو موشک را با فاصله زمانی بسیار کم به سمت تانک شلیک می‌کنند تا اگر سامانه دفاع فعال تانک موشک اول را منهدم کرد موشک دوم به هدف برخورد کرده و تانک را منهدم کند.

پرتابگر دوگانه موشک‌ ضد زره حزب‌الله لبنان که بسیار شبیه به موشک‌های «دهلاویه» ایرانی است هم دقیقا از همین مزیت استفاده می‌کند. در حقیقت باید گفت این سامانه که بنا به برخی شواهد از سال 2015 در اختیار حزب‌الله لبنان است برای مقابله با سامانه حفاظت فعال تانک‌های اسرائیلی طراحی شده و قادر است آنها را منهدم کند.

نمونه ایرانی این سامانه که توسط وزارت دفاع کشورمان طراحی شده است، قادر است موشک‌های خود را در فاصله زمانی 0/4 ثانیه از یکدیگر شلیک کند. در این روش موشک اول نقش فریب دهنده سامانه دفاع فعال را داشته و موشک دوم با استفاده از زمان بارگذاری مجدد سامانه، به تانک برخورد کرده و آن را منهدم می‌کند.

فاصله حرکت موشک‌های اول و دوم

اما برای انهدام تانک‌هایی مانند مرکاوا که علاوه بر سامانه دفاع فعال به یک زره قدرتمند نیز مجهز شده‌اند، می‌بایست تسلیحاتی در اختیار داشت که علاوه بر عبور از دفاع فعال قادر به عبور از زره تانک نیز باشند. برای درک بهتر این مفهوم باید در ابتدا نگاهی به ویژگی‌های تانک مرکاوا بیاندازیم.

مرکاوا (در عبری: מרכבה) (به معنای ارابه) تانک اصلی میدان نبرد تولید صنایع دفاعی ارتش اسرائیل و مورد استفاده ارتش این رژیم است. طراحی این تانک از سال 1973 آغاز و اولین مدل آن در سال 1978 وارد فعالیت رسمی در ارتش این رژیم شد.

مرکاوا از مدرن‌ترین تانک‌های دنیاست که ویژگی منحصربه‌فرد آن، اهمیت بسیار بالایی است که در طراحی آن برای حفظ جان سرنشینانش در نظر گرفته شده‌ است. برای این منظور علاوه بر زره بسیار پیچیده، موتور تانک در قسمت جلو قرار گرفته که باعث افزایش حفاظت از سرنشینان تانک می‌شود.

با اینکه مهم‌ترین ویژگی مرکاوا حفاظت از جان خدمه تانک است اما در جنگ سال 2006 اسرائیل با حزب‌الله لبنان تعداد زیادی از تلفات اسرائیلی‌ها از میان سرنشینان تانک‌های مرکاوا بود که موجب غافلگیری تحلیلگران شد. در این نبرد حزب‌الله برخی از مدرن‌ترین سلاح‌های ضد‌تانک روسی همچون (AT-13 Metis)، مدل پیشرفته موشک ضدتانک معروف ای‌تی-3 سگر، آرپی‌جی-29 و موشک هدایت لیزری ای‌تی-14 کورنت را علیه تانک‌های اسرائیلی به کار برد که به 50 مرکاوا آسیب رسانده و موجب مرگ 30 سرباز و افسر و زخمی شدن 100 نفر دیگر شد.

البته ناگفته نماند که بخش عمده‌ای از تلفات اسرائیل در تانک‌های مرکاوا نیز مربوط به مدل مارک 2 این تانک است و مدلهای مارک 3 و مارک 4 آن تلفات انسانی زیادی نداشتند. بخصوص مدل مارک 4 آن که تقریبا هیچ تلفات قابل ذکری نداشت.

تانک مرکاوا مجهز به سامانه دفاع فعال تروفی

 بیشترین ضخامت زره تانک‌ها در نواحی جلو و بعضاً پهلوها بوده و در سایر نواحی از مقاومت کمتری برخوردارند. به عنوان مثال بیشترین عدد ادعا شده برای ضخیم‌ترین بخش از تانک های M-1 آبرامز آمریکا و مرکاوا M-K-4 رژیم صهیونیستی 1300 و 1080 میلیمتر عنوان شده است. البته اعداد متنوعی در منابع مختلف عنوان شده است که استناد به همه آنها ضرورتی ندارد زیرا نمونه‌ای از موشک‌های ضد زره روسی با میزان نفوذ 1000 تا 1200 میلیمتر در جنگ 33 روزه رژیم صهیونیستی علیه لبنان و حمله آمریکا به عراق در سال 2003 مورد استفاده قرار گرفت. در این جنگ‌ها به ترتیب انواع مدل‌های مرکاوا از جمله M-K-4(در لبنان) و آبرامز(در عراق) مورد اصابت آن موشک قرار گرفتند که بهترین مقاوت حاصل شده توسط این تانک از کار افتادن و از رده خارج شدن تانک‌های مذکور بوده و در مواردی به انهدام تانک انجامیده است.

موشک‌های دهلاویه ایرانی هم با قدرت نفوذ در 1200 میلیمتر زره، قادر به انهدام تانک‌های اسرائیلی هستند.

موشک دهلاویه یک موشک هدایت شونده با پرتوهای لیزر و از نوع هدایت در خط دید تیرانداز است که برد 5 کیلومتری دارد. در این شیوه هدایت، تیرانداز پرتو لیزر را به هدف می‌تاباند و می‌بایست تا زمان اصابت موشک،‌ پرتو لیزر را روی هدف نگه دارد. این نوع هدایت یک مشکل دارد آنهم این است که امکان دارد محل شلیک موشک شناسایی شده و مورد هدف قرار گیرد اما برد موشک دهلاویه از برد توپ‌ تانک‌های موجود در جهان بیشتر است به همین سبب شلیک موشک از فاصله خارج از برد تانک را میسر ساخته و خطر اصابت لانچر موشک را منتفی می‌سازد.

موشک دهلاویه

از سوی دیگر موشک دهلاویه، از نوعی از امواج لیزر بهره می‌برد که موجب فعال شدن سامانه‌های هشدار لیزری تانک نمی‌شود و در مقابل جنگ الکترونیک و اختلال نیز مقاوم است.  سرجنگی موشک دهلاویه به صورتی طراحی شده است تا بتواند در زره‌های واکنشی و انفجاری تانک‌ها نیز نفوذ کند. این موشک به کلاهک تاندم شارژ(دو مرحله‌ای پشت سر هم) با مهمات خرج گود مجهز است که مرحله اول این موشک موجب انهدام زره واکنشی و مرحله دوم آن از بین رفتن زره و نفوذ به داخل بدنه تانک و انهدام آن را در پی دارد.

وزن سرجنگی این موشک 6.8 کیلوگرم بوده و توانایی نفوذ در 1200 میلیمتر زره را دارد. سرعت اولیه این موشک 250 متر برثانیه است که موجب می‌شود مدت پرواز این موشک در بیشینه برد به 22 ثانیه برسد. وزن موشک و پرتابگر آن روی هم 27 کیلوگرم است. این موشک یک سلاح اجتماعی است که معمولا دو یا سه نفر خدمه دارد و هم قابلیت حمل توسط نفر و هم قابلیت نصب روی انواع خودرو‌ها و نفربرهای زرهی را دارد.

نسل جدید موشک دهلاویه

سال 1400 مدل جدیدتری از موشک دهلاویه با برد 8 کیلومتر و قدرت نفوذ 1300 میلیمتر نیز توسط صنایع دفاعی ساخته و به نیری زمینی سپاه تحویل شده است که شکل ظاهری شبیه به نوع اولیه این موشک است با این تفاوت که در این مدل جدید برخلاف مدل اولیه بالک‌های انتهایی موشک بجای ذوزنقه به صورت نیم بیضی طراحی شده‌اند تا موشک مقاومت کمتری در مقابل هوا داشته باشد.

سامانه موشکی «پیروز» عملیاتی شد/ تقویت آتش ضدزره نزسا با سامانه جدید+تصاویر



صنایع دفاعی کشورمان علاوه برد پرتابگرهای دوتایی موشک‌دهلاویه، سامانه ضد زره پیشرفته‌تری به نام سامانه «پیروز» را طراحی و تولید کرده است.

سامانه موشکی پیروز از یک سکوی دو درجه آزادی که قابلیت نصب چهار فروند موشک ضد زره دهلاویه به همراه یک سامانه الکترو اپتیک را دارد، تشکیل شده است. این سامانه همچنین دارای یک کنسول هدایت است که امکان هدفگیری و شلیک از طریق آن برای کاربر ممکن می‌شود.

این سامانه به صورتی طراحی شده که قابل نصب روی خودروهای تاکتیکی ارس بوده و به صورت آسانسوری طراحی شده است تا در زمان‌های غیرعملیاتی به درون خودرو رفته و با این کار مانع از آسیب دیدن سامانه خارج از میدان نبرد شود. علاوه بر اینکه این نوع طراحی سامانه پیروز موجب می‌شود تا در صحنه نبرد نیز پوشش مناسبی برای خودروی حامل این سامانه ایجاد کند.

سامانه پیروز

سامانه الکترواپتیکی پیروز امکان استفاده از این سامانه در شب و روز با استفاده از دوربین‌های حرارتی و دید در شب و همچنین قفل روی هدف را برای این سامانه میسر می‌سازد. از طرف دیگر کنسول هدایت این سامانه در داخل خودرو تعبیه شده است که کاربر را از خطرات احتمالی مصون می‌سازد.

ویژگی مهم این سامانه آن است که قادر است هر موشک را به فاصله تنها 0.4 ثانیه از موشک بعدی شلیک کند که به این سامانه قابلیت مقابله با سامانه‌های دفاع فعال تانک‌ها را می‌دهد و پیروز را به سلاحی مهلک برای تانک‌ها و ادوات زرهی بدل می‌سازد.

همچنین سامانه پیروز قادر است در ارتفاع 2 کیلومتری و برد 5 یا هشت کیلومتری (بسته به نوع موشک دهلاویه مورد استفاده) با اهداف هوایی نیز درگیر شود. از سوی دیگر تحرک پذیری سامانه پیروز نیز فاکتور بسیار مهم در نبردهای امروزی است نصب این سامانه روی خودروی راهکنشی ارس این قابلیت را به سامانه پیروز داده است.

عملیاتی شدن سامانه‌های ضد زره هدایت شونده با قابلیت فریب سامانه‌های دفاع فعال تانک‌ها در ایران و نیروهای جبهه مقاومت قدرت آتش یگان‌های رزمی این جبهه در صحنه‌های مختلف نبرد را افزایش می‌دهد.
